El fotómetro presentado puede ser utilizado en el laboratorio de ciencias, en experimentos de física o en la comparación de colores.
El circuito utiliza como sensor un foto-transistor y posee un transistor amplificador para obtener mayor sensibilidad.
El instrumento indicador puede ser un microamperímetro a partir de 200 uA hasta un miliamperímetro de 1 mA.

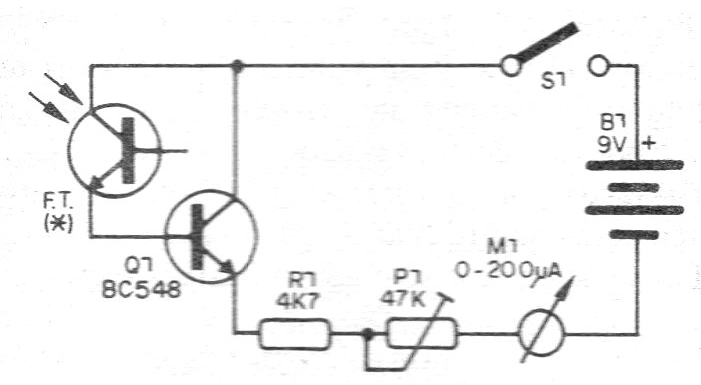

En la figura 1 tenemos el diagrama completo de este fotómetro.

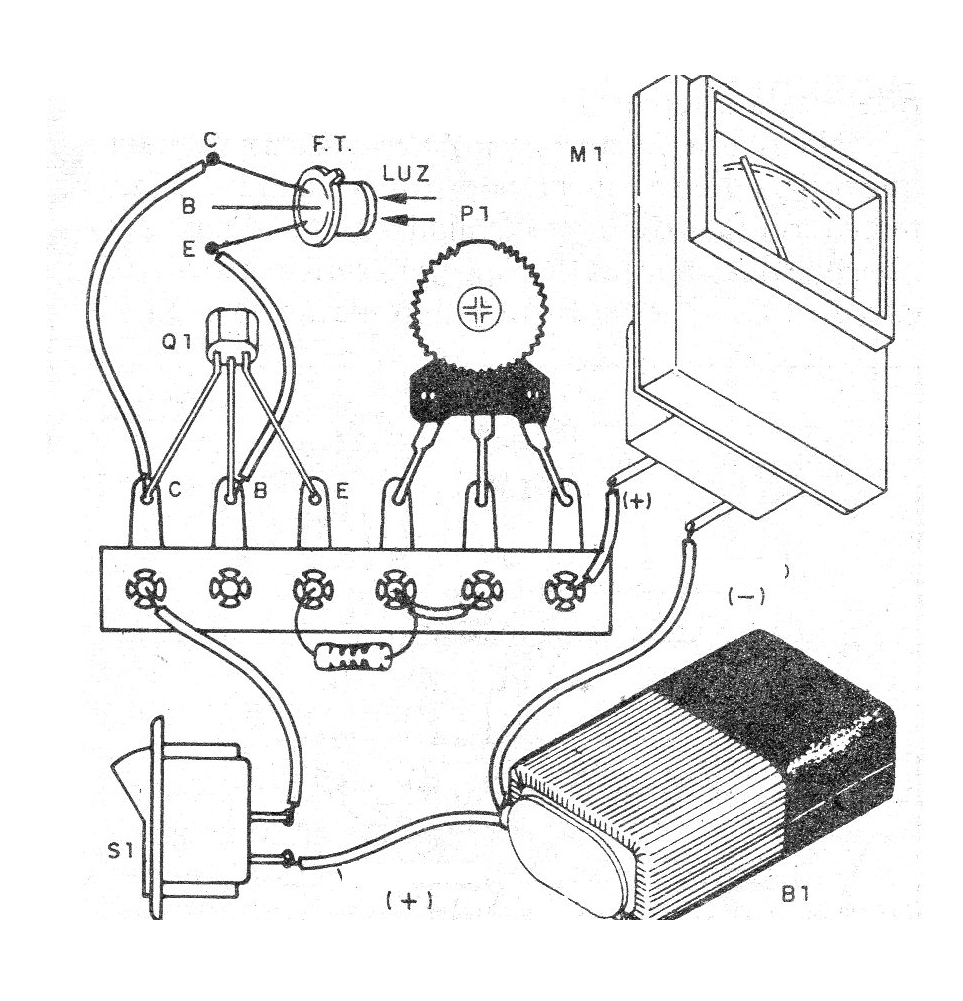

El montaje se puede realizar sobre la base de un pequeño puente de terminales como se muestra en la figura 2.
Cualquier foto-transistor común puede ser utilizado en este montaje e incluso un foto-diodo.
El resistor es de 1/8 W con cualquier tolerancia y transistores equivalentes pueden ser empleados.
En el montaje sólo hay que observar las posiciones de los componentes, principalmente en el caso de foto-diodos que deben ser polarizados inversamente.
Lista de material
Q1 - Cualquier foto-transistor
Q1 - BC548 - transistores NPN de uso general
P1 - 47 k ohms - trimpot
R1 - 4k7 ohms - resistor - amarillo, violeta, rojo
B1 - 9 V-batería
S1 - Interruptor simple
Varios:
Puente de terminales, conector de batería, caja para montaje, hilos, soldadura, etc.
