El uso del SCR hace que la alarma descrita tenga el efecto de la traba, o sea, permanece disparado incluso después de que la luz deje de incidir en el sensor.
Para rearmar, el circuito debe ser apagado o encendido por un momento o aún S1 presionado por un instante.
El circuito para esta alarma se da en la figura 1.

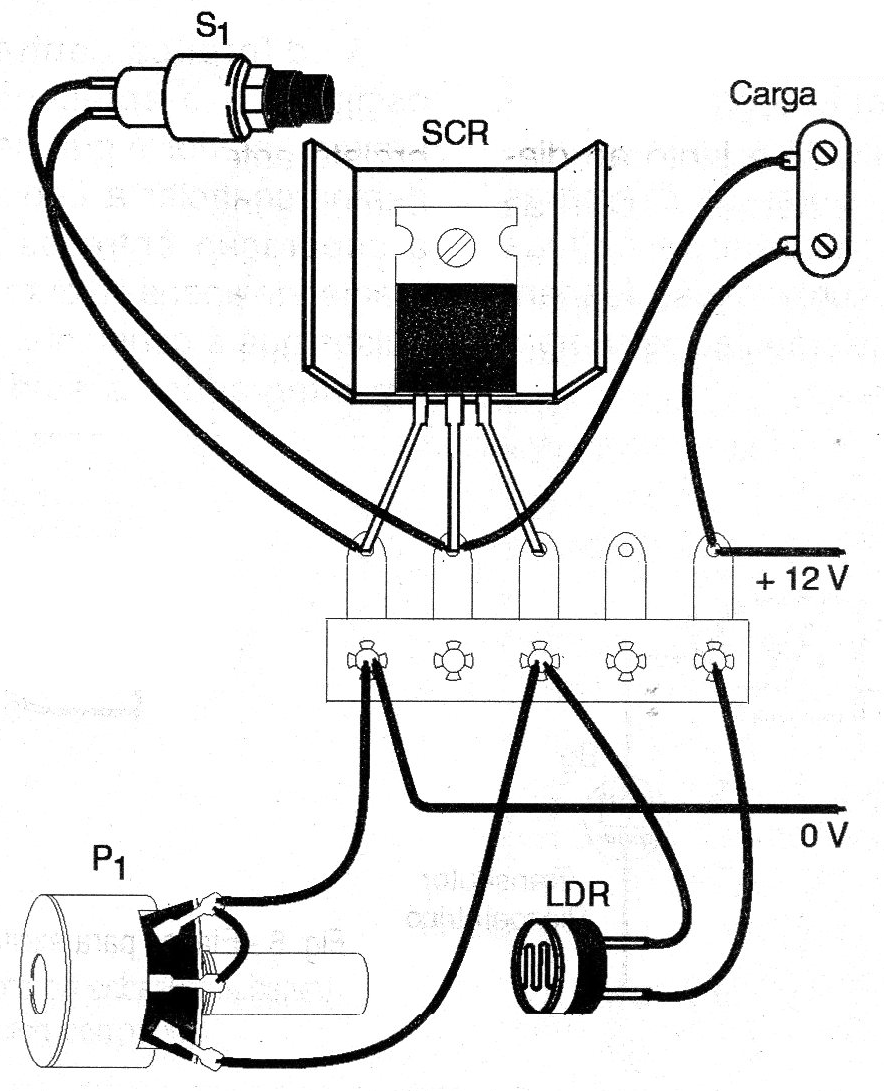

En la figura 2 tenemos el montaje de este circuito en un puente de terminales, siendo la carga de 12 V conectada directamente en su salida.
Para cargas de corriente elevadas, hasta 3 A, el SCR debe montarse en un disipador de calor.
El ajuste de la sensibilidad se hace en el potenciómetro y el LDR es de tipo redondo común.
Lista de material
SCR - SCR1 - TIC106 - SCR con cualquier sufijo
LDR-LDR redondo común
P1 - 100 k ohms - pote
S1 - Interruptor de presión
Varios:
Puente de terminales, fuente de 12 V, hilos, soldadura, etc.
