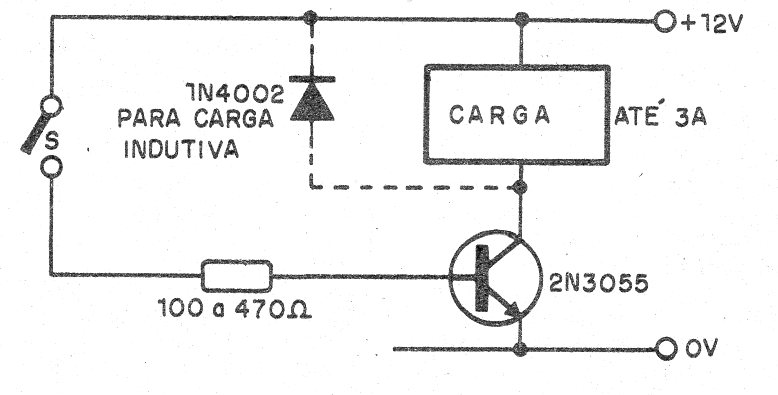

Con este circuito podemos utilizar sensores e interruptores de baja corriente, como reed switches, para conmutar una carga hasta 3 A. El transistor es el 2N3055 y la corriente en el sensor o clave es de algunas decenas de miliampères. El transistor debe estar dotado de radiador de calor.
