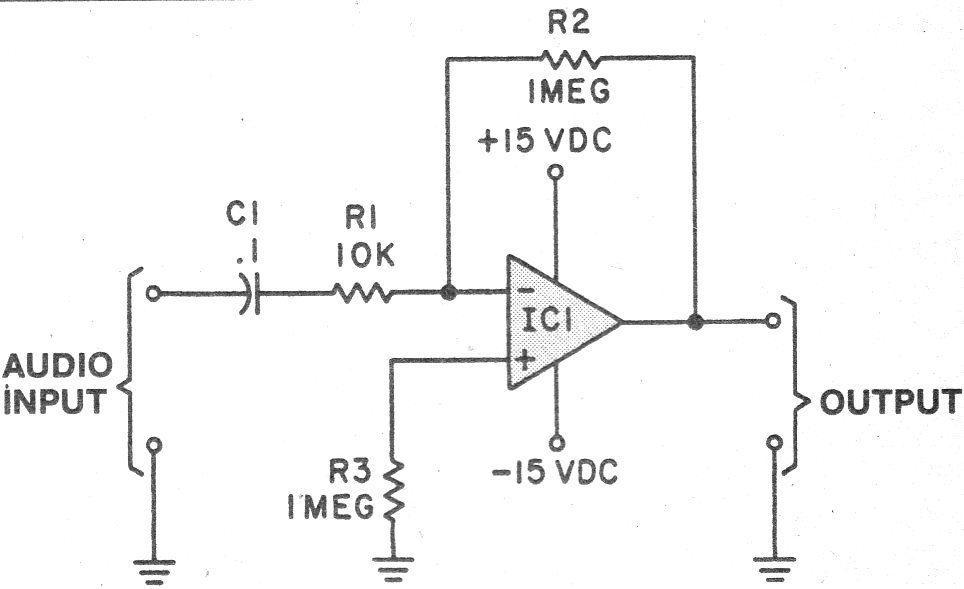

Esta es la configuración tradicional de un amplificador inversor con una ganancia 100 de tensión y una fuente de alimentación simétrica. La ganancia es dada por la relación entre R2 y R1. El circuito es de una documentación de los años 80.
