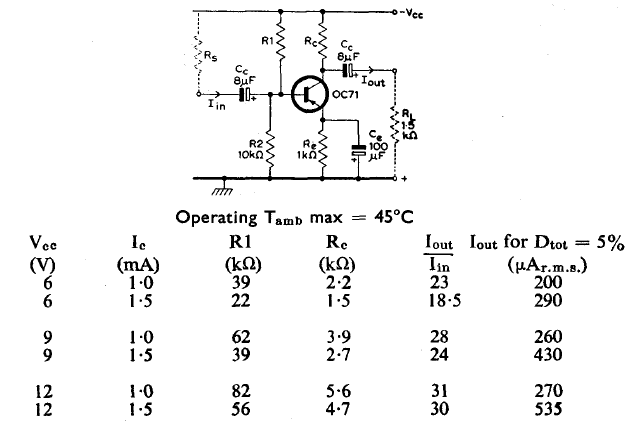

El circuito de la figura utiliza un antiguo transistor de germanio OC71. El rendimiento depende de los valores de los componentes, según la tabla siguiente. El circuito es del manual de referencia de transistores de la Mullard de 1960.
