El circuito integrado ULN2003 MC1413 consiste en un control de motor de paso de 7 bits, con salida de 50 V x 500 mA y entrada compatible TTL.

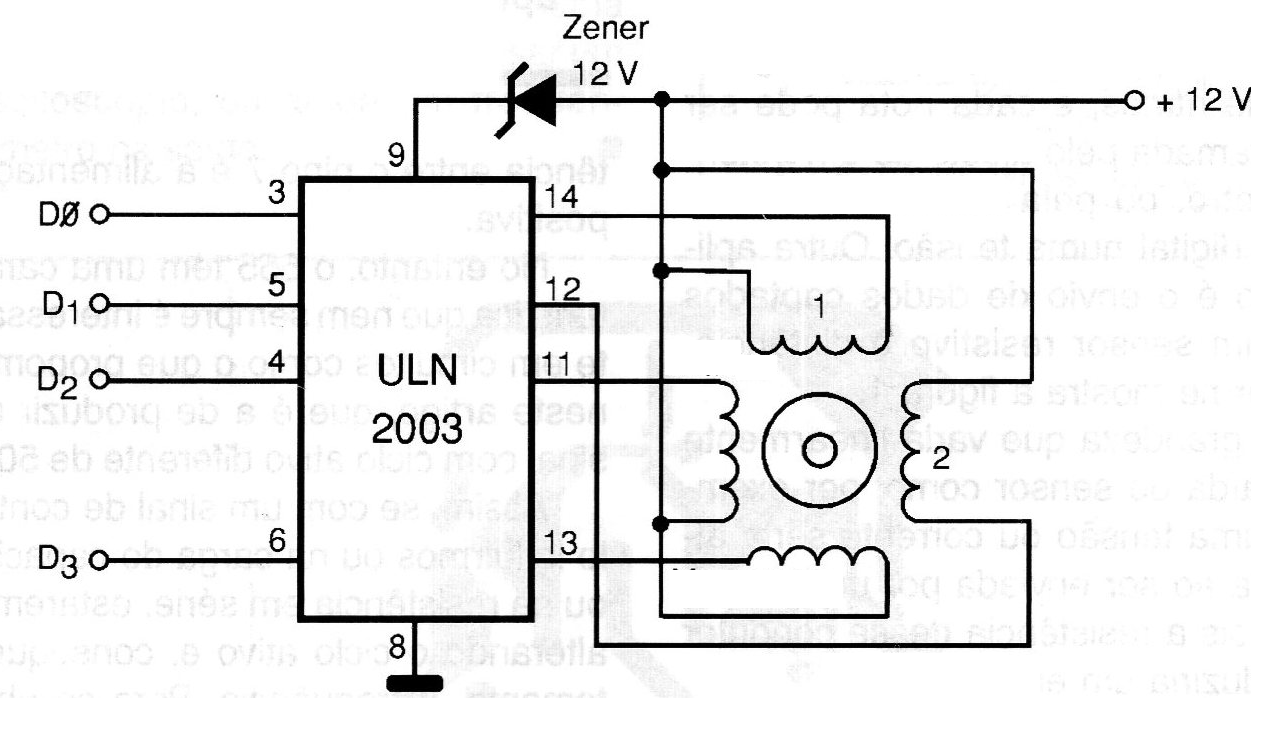

Para aplicaciones de interfaz de computadoras y circuitos digitales TTL con estos motores, el circuito mostrado en la figura es ideal. Se recomienda utilizar un diodo zener de 12 V en serie con la alimentación (pin 9) con el fin de absorber la tensión generada por los devanados de los motores en la conmutación (cuando se desconectan).




| Haga click en la imagen para ampliar |
