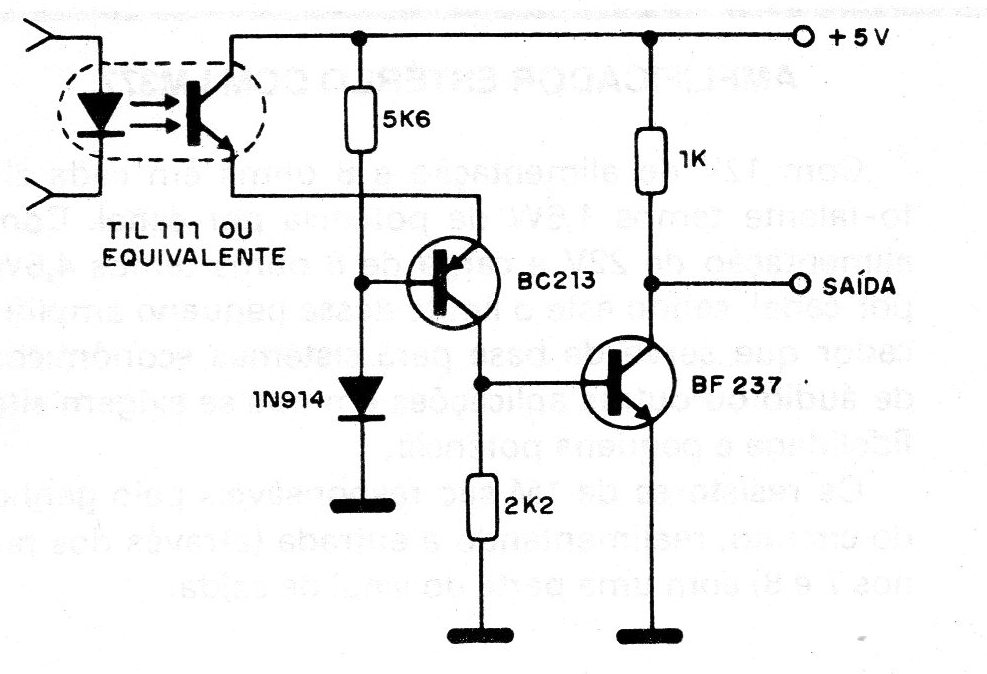

Este circuito es sugerido por Texas Instruments y puede emplear prácticamente cualquier acoplador óptico equivalente al TIL111. Los transistores también admiten equivalentes. El transistor del acoplador opera con baja impedancia (entre 20 y 100 ohms) lo que garantiza una buena velocidad de respuesta. Las características de salida del transistor final permiten la excitación directa de integrados TTL. El circuito se puede usar como shield para microcontroladores.
| Haga click en la imagen para ampliar |
