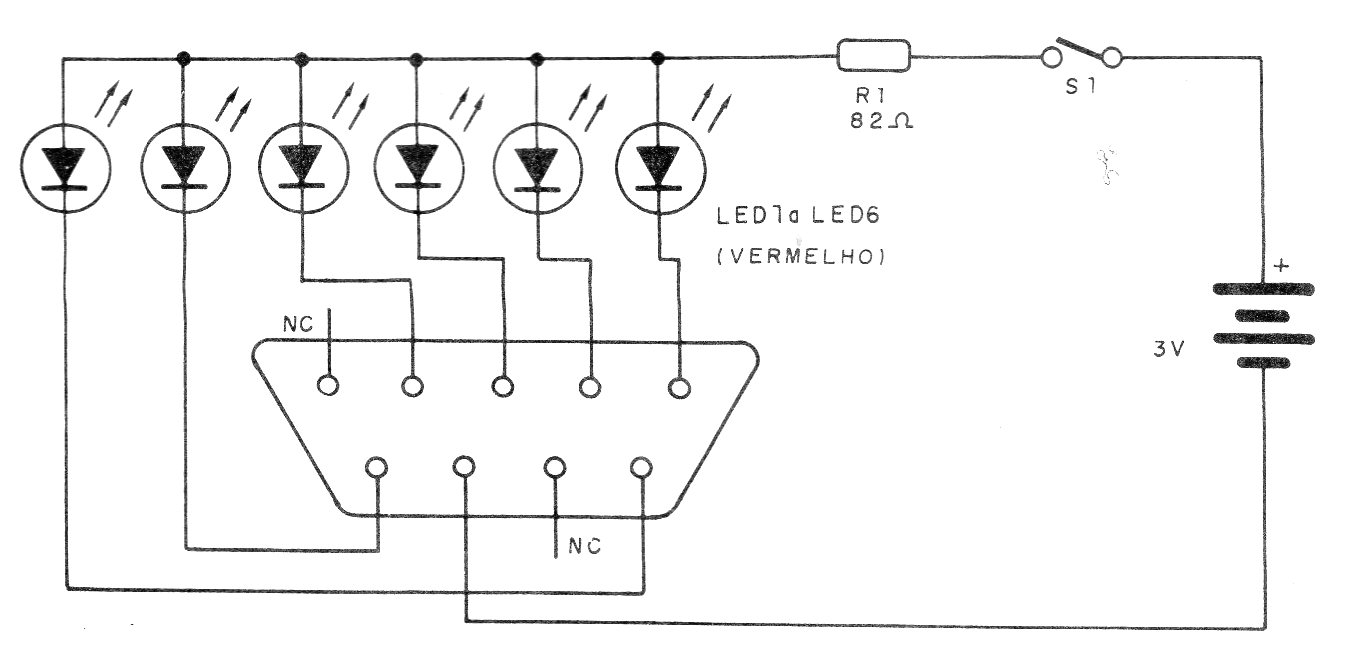

Este circuito es de una publicación antigua, de 1992, siendo indicado para probar los antiguos joysticks del sistema de juegos Master de la época. El circuito indica el funcionamiento a través de LEDs utilizando un conector apropiado.
