En este artículo daremos elementos para el lector construir un interesante electroimán simple con el que se podrá comprobar las enseñanzas de la lección teórica correspondiente de nuestro curso y aún realizar un montaje de juguete movido a pilas.
Se trata de un electroimán enrollado tomando una cama base un clavo y un tornillo y que es capaz de atraer pequeños objetos tales como limadura de hierro, clavos pequeños, alfileres, tornillos, parcas, arandelas, etc.
Para este montaje, el material usado tampoco tiene nada especial que pueda obtenerse con facilidad. Sólo el hilo esmaltado usado en el enrollamiento del electroimán puede ser difícil de adquirir, pero para este caso damos como opción a su aprovechamiento de un viejo transformador:
MATERIAL
Como hemos dicho, el material para esta experiencia es fácil de obtener. El cable esmaltado puede ser retirado de algún viejo transformador "quemado", pero que tenga todavía hilos en buenas condiciones. Una verificación en el estado del hilo que debe estar cubierto con una capa de esmalte brillante permite que el lector sepa si puede o no ser El material a utilizar consiste en lo siguiente:
- 5 a 10 metros de alambre esmaltado 26, 28, 30 o 32.
- 1 clavo de al menos 3 cm de longitud o tornillo de igual tamaño.
- 1 suporte para 2 o 4 pilas de linterna.
- 1 interruptor de presión.
- 1 metro de cable de conexión.
EL CIRCUITO
No podemos decir que haya un "circuito" para esta experiencia ya que simplemente alimentamos la bobina del electroimán con las pilas pasando por el interruptor que puede controlar la corriente.

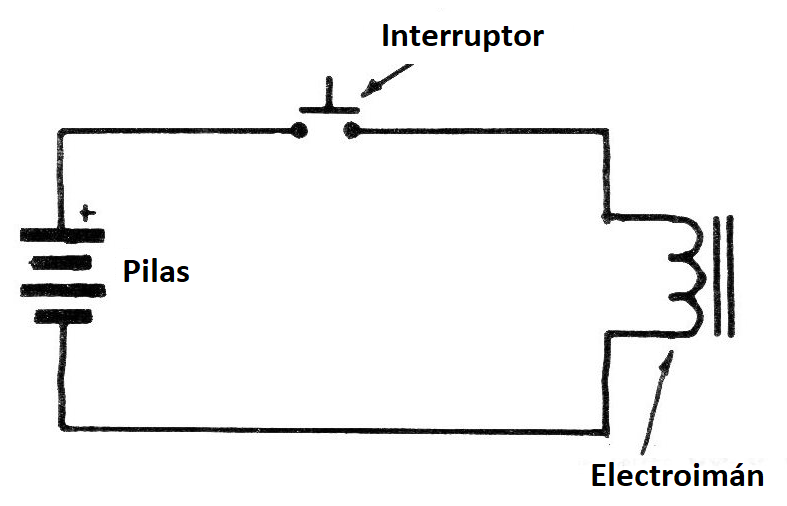

En la figura 1 tenemos las conexiones que hay que hacer.
El electroimán debe ser enrollado de la siguiente manera: sobre el clavo o tornillo dejando unos 20 cm de hilo salto, inicie la bobina, dando vueltas suficientes para llenar el negro. Los 5 o 10 metros usados serán suficientes para obtener una buena bobina.

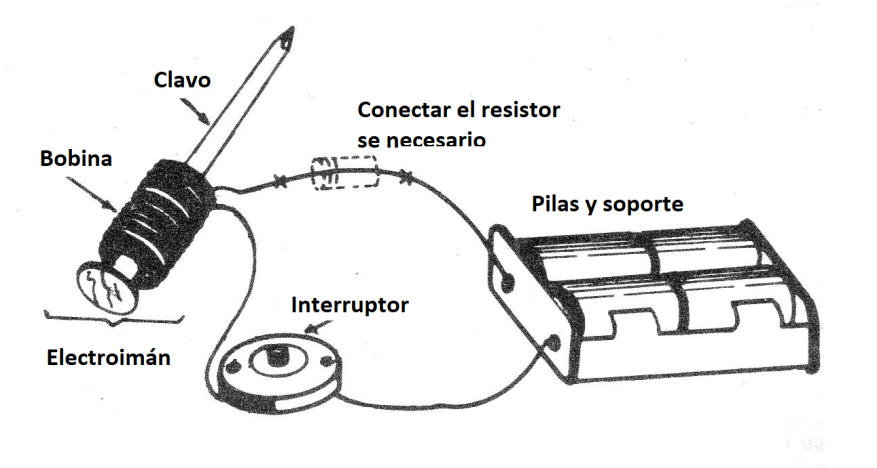

Completado el enrollamiento de la bobina proceda a las conexiones al soporte de pilas y al interruptor conforme muestra la figura 2.
Para la conexión del cable de cobre esmaltado, raspe la capa de esmalte que lo recubre para garantizar un buen contacto.
EXPERIENCIA
Estando todo en perfecto orden, aproxima el electroimán de pequeños objetos de metales ferrosos como, por ejemplo, alfileres, clavos, arandelas o tornillos y apriete el interruptor depresión. Inmediatamente debe ser notada la fuerza de atracción del electroimán tirando de los pequeños objetos.
Soltando el interruptor, la fuerza magnética cesará, dejando entonces los objetos caer.
No deje la corriente circulando por mucho tiempo, ya que la corriente elevada que circula por la bobina no sólo tiende a calentarla, sino también a provocar un desgaste rápido de las pilas. Para reducir el desgaste de las pilas puede utilizar una resistencia limitadora de 15 ohmios x 1/2 W que se conectará en serie con el electroimán.

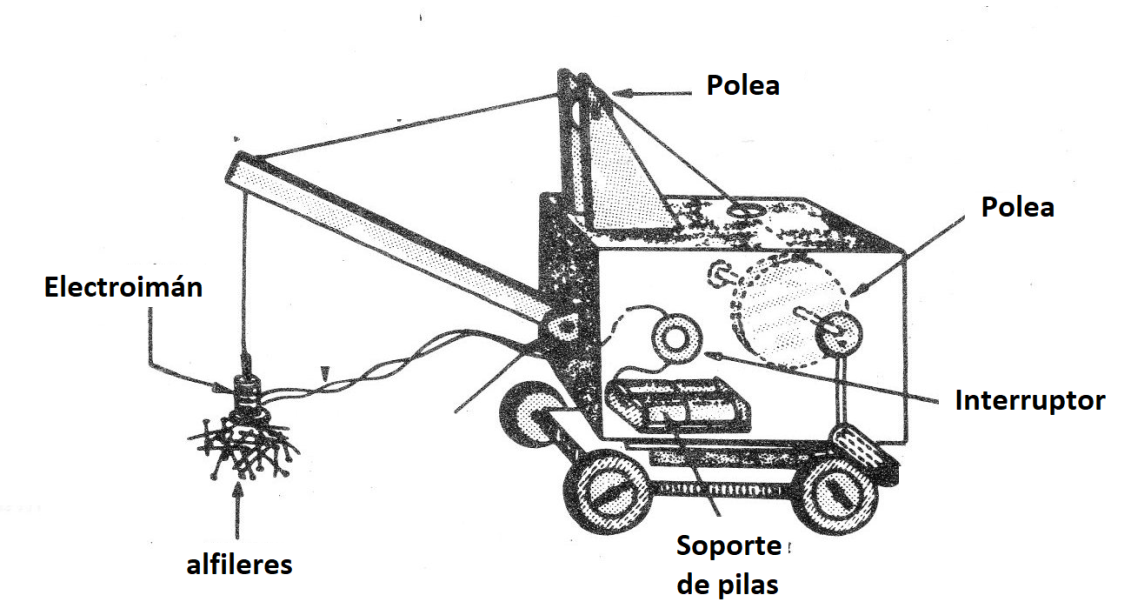

Un juguete interesante que se puede realizar a partir de este electroimán consiste en una pequeña grúa alimentada por pilas capaz de levantar pequeños objetos metálicos como clavos, alfileres, arandelas, etc. En la figura 3 tenemos una sugerencia de cómo se podría hacer.
