La lámpara de prueba o lámpara de serie, como también se llama, es un recurso muy utilizado en la prueba de electrodomésticos que utilizan motores, elementos de calefacción e incluso electrónicos que se sospeche de cortocircuitos.
Conectamos en serie con la red de energía una lámpara incandescente de 40 a 60 W para que funcione como un limitador de corriente y al mismo tiempo sirva para comprobar que pasa por el aparato en prueba.
En nuestra serie de libros "cómo probar componentes" (en portugués) tenemos explicaciones de cómo utilizar esta útil herramienta de pruebas.
Así, basta con colocar las puntas de prueba en un fusible, interruptor, alambre, motor, elemento de calentamiento de planchas eléctricas, calentadores de ambientes, duchas, etc. para saber si se encuentra interrumpido o no.

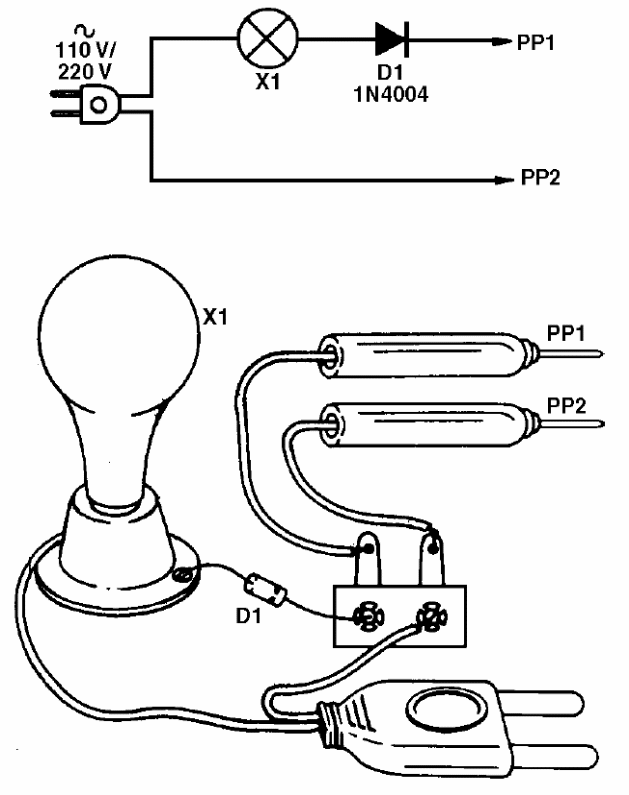

Nuestro circuito se muestra en la figura siguiente, así como su montaje, observándose que sólo se debe utilizar la lámpara incandescente. No utilice la lámpara de otro tipo.
El enchufe mostrado en este dibujo es de un artículo nuestro antiguo, debiendo ser empleado el enchufe moderno, según los estándares actuales.
El circuito no tiene aislamiento de la red de energía, debiendo ser instalado en una caja plástica y el máximo de cuidado debe ser tomado con su uso, pues cualquier toque en partes vivas causará choques peligrosos.
Lista de material
X1- 40 a 60 W - lámpara incandescente
D1 - 1N4004 (110 V) o 1N4007 (220 V) - diodo
PP1, PP2 - Extremidades de prueba
