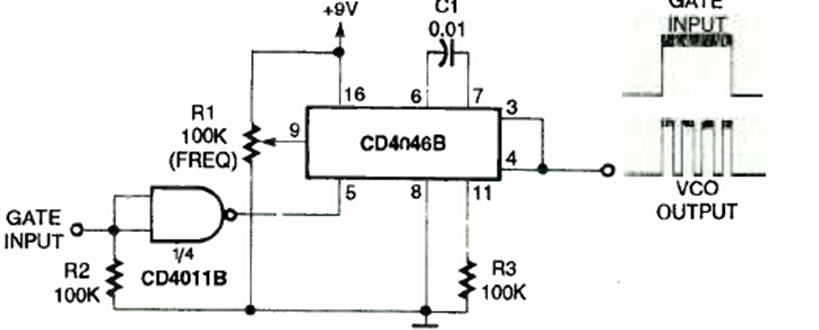

VCO activado por un inversor 4011 (CIR25775S)

Written by: Newton C. Braga
Category: Banco de circuitos



Encontramos este circuito en la edición de agosto de 1994 de Electronics Now. El circuito se basa en el ahora poco común CMOS 4046. El rango de frecuencia está dado por C1.
