Temporizador de cuenta regresiva programable (CIR25198S)

Written by: Newton C. Braga
Category: Banco de circuitos

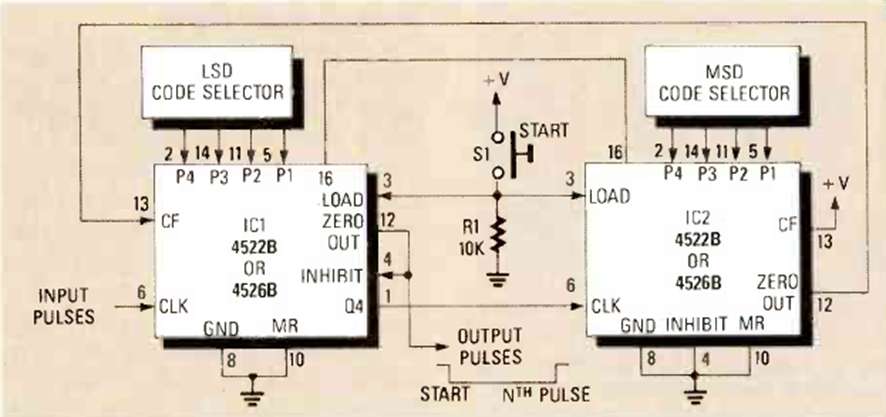

Encontramos este circuito en la edición de febrero de 1989 de la revista Radio Electronics. Los selectores son interruptores de programación BCD. El circuito es CMOS.




| Clique na imagem para ampliar |
