Alarma de temperatura diferencial (CIR26124S)

Written by: Newton C. Braga
Category: Banco de circuitos

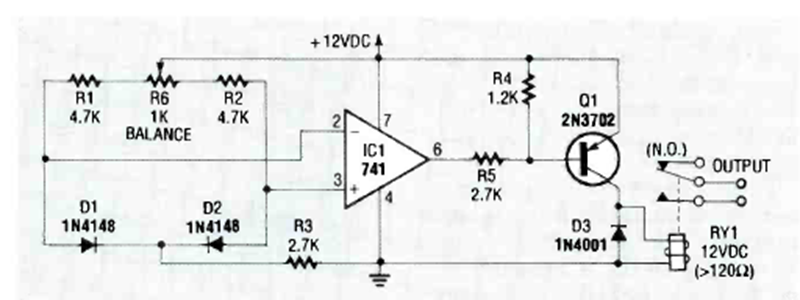

Los sensores de este circuito que se activan cuando la temperatura sale de un rango determinado son diodos comunes. El circuito es del Radio Electronics Experimenter Handbook de 1991.




| Clique na imagem para ampliar |
