Alarma 106 con sensores NC en serie (CIR24096S)

Written by: Newton C. Braga
Category: Banco de circuitos

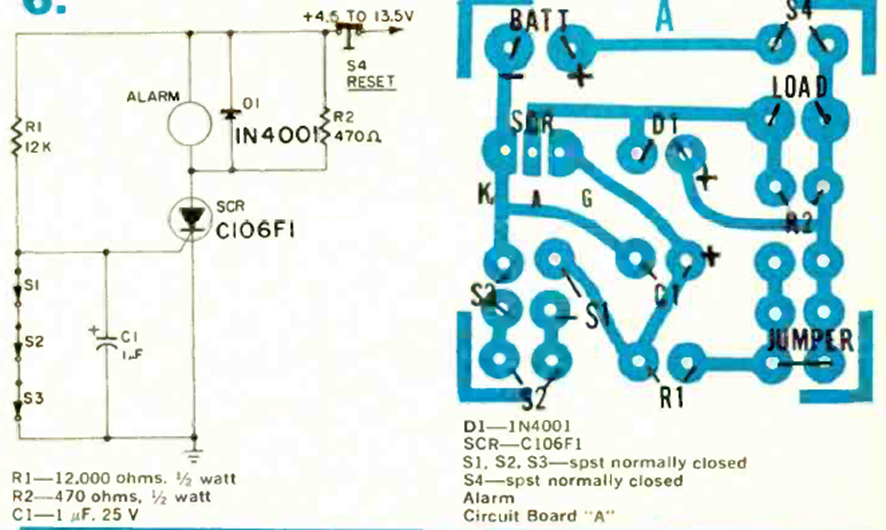

Este circuito de alarma con sensores NC en serie se obtuvo de un artículo de la revista Radio Electronics de mayo de 1971. El SCR puede ser cualquiera de la serie 106.




| Clique na imagem para ampliar |
