Medidor de frecuencia de 30 MHz (CIR24498S)

Written by: Newton C. Braga
Category: Banco de circuitos

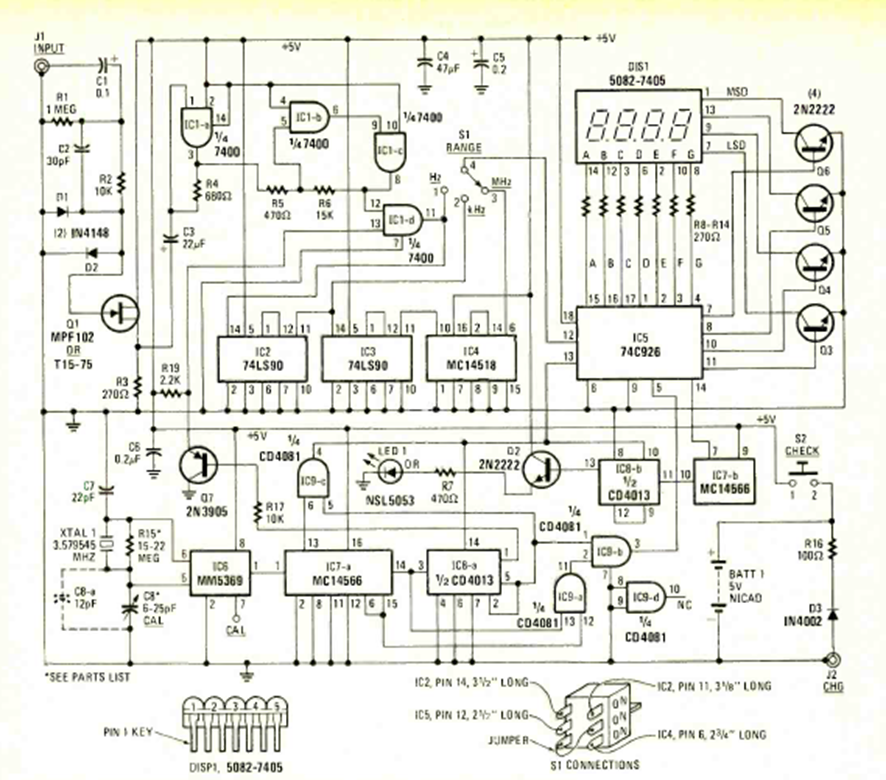

Este circuito es de Radio Electronics de marzo de 1978. El circuito de 4 dígitos utiliza un módulo de período y funciona con baterías. Los principales circuitos integrados son CMOS y TLL.




| Clique na imagem para ampliar |
