Circuito de alarma con 1 transistor (CIR24328S)

Written by: Newton C. Braga
Category: Banco de circuitos

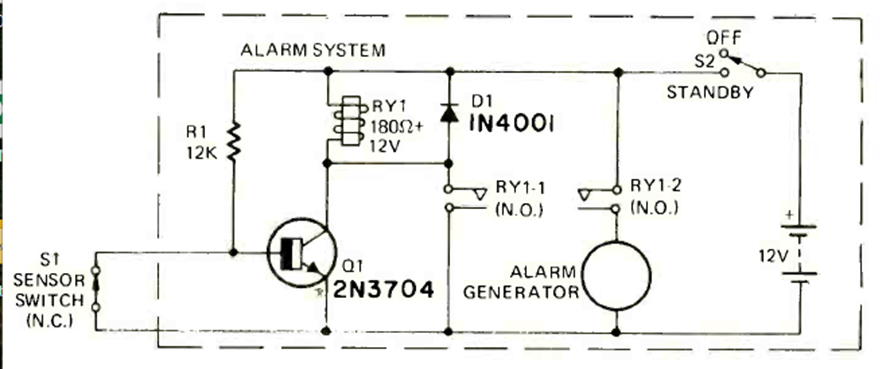

Este circuito utiliza un transistor para activar la alarma desde un sensor de baja corriente de reposo. El relé es de 12 V. El circuito es de la revista Radio Electronics de abril de 1975.




| Clique na imagem para ampliar |
