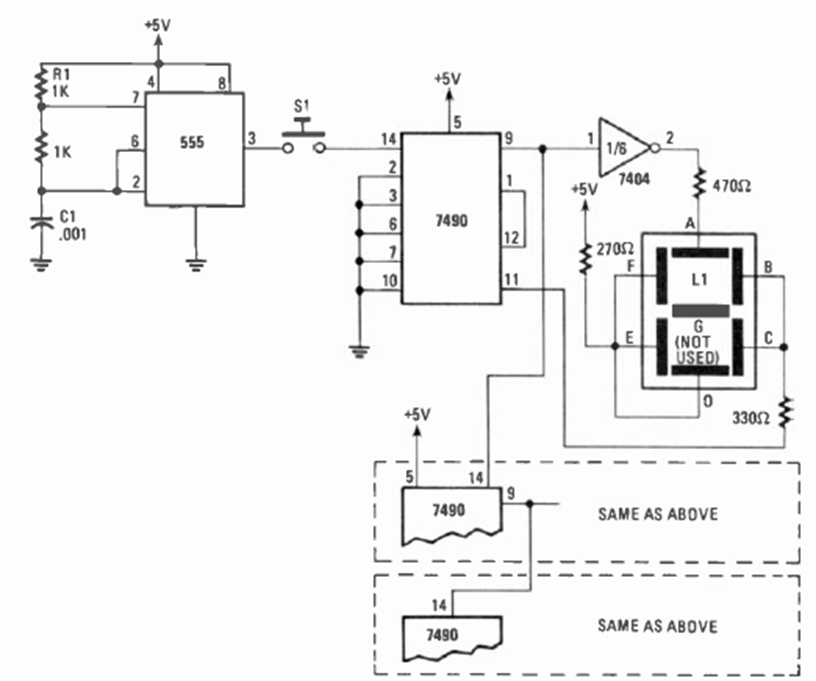

Este circuito digital fue encontrado en la revista Radio Electronics de septiembre de 1980. El circuito utiliza lógica TTL y debe alimentarse con 5 V. El efecto de deslizamiento de los segmentos se puede cambiar cambiando C1.
