Medidor VU con el LM3914 (CIR24606S)

Written by: Newton C. Braga
Category: Banco de circuitos

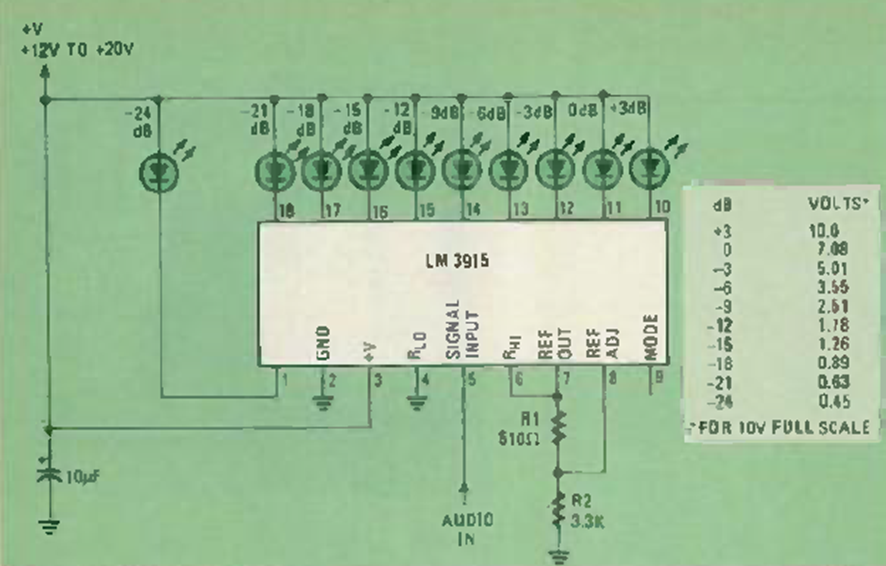

Este indicador de nivel de audio fue encontrado en la revista Radio Electronics de octubre de 1980. Observa la tabla con los valores en dB de las señales indicadas.




| Clique na imagem para ampliar |
