Etapa de audio con dos transistores (CIR23593S)

Written by: Newton C. Braga
Category: Banco de circuitos

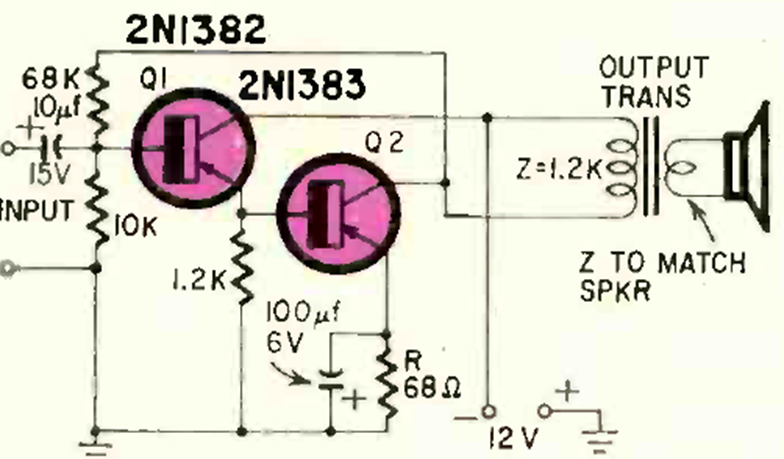

Este circuito acoplado directo opera en clase AB con buena ganancia. El circuito está alimentado por 12 V. Lo encontramos en una Radio Electronics de octubre de 1963.




| Clique na imagem para ampliar |
