Caja de polarización (CIR23304S)

Written by: Newton C. Braga
Category: Banco de circuitos

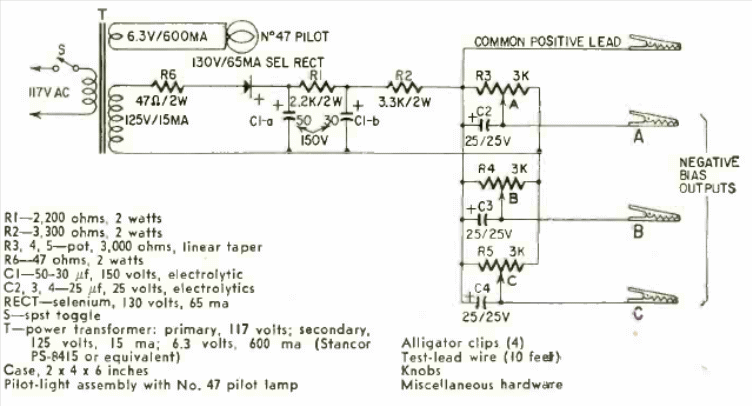

Este circuito se encontró en la revista Radio Electronics de mayo de 1959. Su propósito es proporcionar voltajes de polarización para los circuitos bajo prueba. El circuito está aislado de la red eléctrica.




| Clique na imagem para ampliar |
