Relé fotográfico con LDR (CIR23521S)

Written by: Newton C. Braga
Category: Banco de circuitos

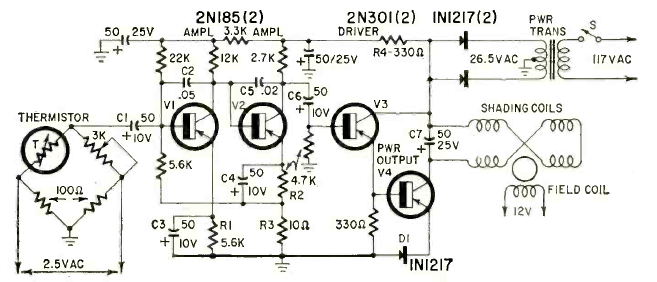

Encontramos este circuito en la revista Radio Electronics de 1962. El circuito acciona un motor de control especial. La alimentación proviene de la red eléctrica.
