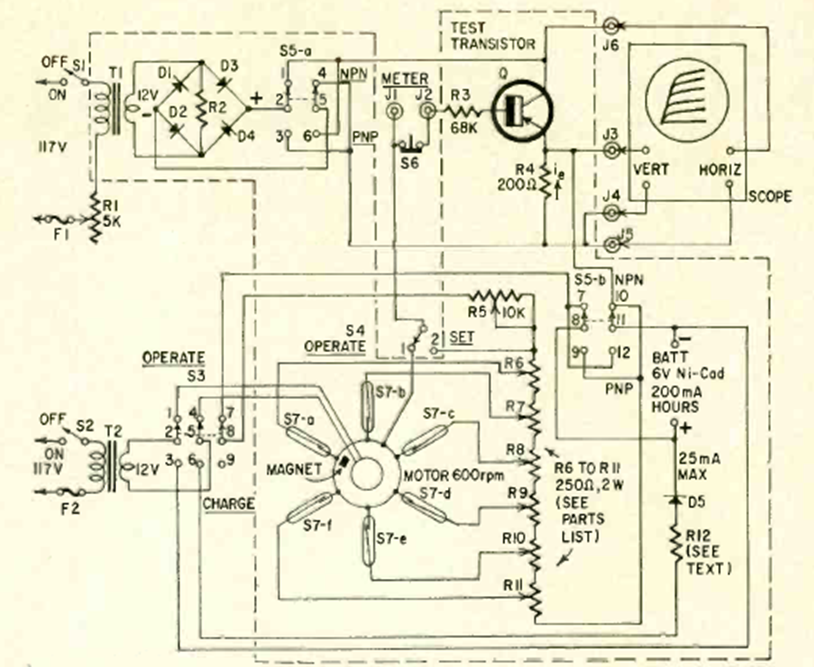

Este circuito lo encontramos en la revista Radio Electronics de septiembre de 1967. Con él es posible visualizar las curvas características de los transistores en cualquier osciloscopio. Se puede montar hoy sin problemas.
