Amplificador remoto (CIR23430S)

Written by: Newton C. Braga
Category: Banco de circuitos

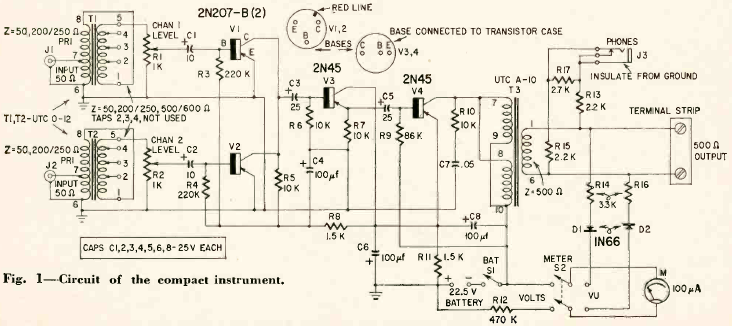

Este amplificador para dos micrófonos fue encontrado en la revista Radio Electronics de abril de 1961. El circuito funciona con baterías y tiene una salida de línea de 500 ohms.




| Clique na imagem para ampliar |
