Relé de corriente (CIR23223S)

Written by: Newton C. Braga
Category: Banco de circuitos

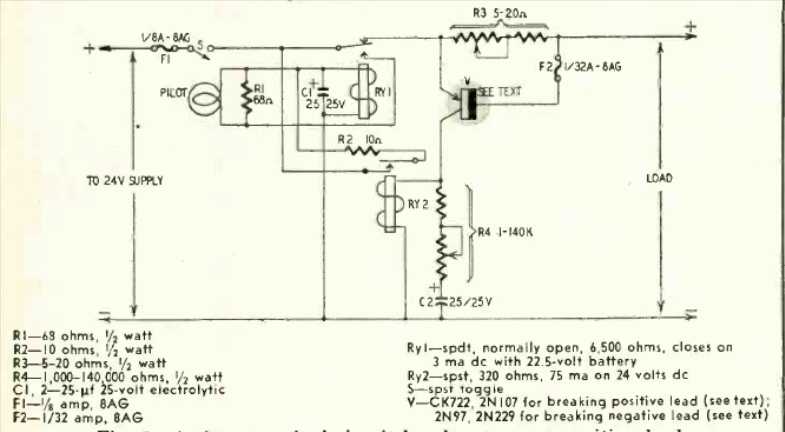

Este circuito de protección para líneas eléctricas se encontró en un Radio Electronics de noviembre de 1957. El transistor utilizado puede ser cualquier transistor de propósito general como el CK722.




| Clique na imagem para ampliar |
