Temporizador de lámpara (CIR23908S)

Written by: Newton C. Braga
Category: Banco de circuitos

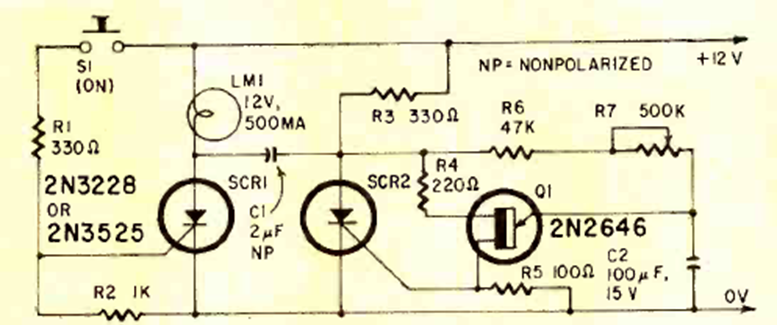

Este circuito con SCR y uniunión lo encontramos en una revista de Radio Electronics de junio de 1969. Los SCR deben estar de acuerdo con la lámpara incandescente controlada. El circuito está alimentado por tensión continua.




| Clique na imagem para ampliar |
