Amplificador multímetro (CIR23558S)

Written by: Newton C. Braga
Category: Banco de circuitos

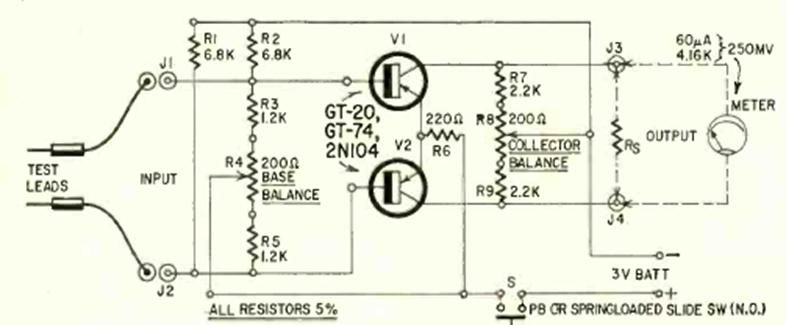

Este circuito tuvo su montaje descrito en un Radio Electronics de marzo de 1963. El circuito utiliza 2 transistores comunes en ese momento y fue recomendado para multímetros analógicos de 20.000 ohms por volt.




| Clique na imagem para ampliar |
