Radio Companion de 1956 (CIR23162S)

Written by: Newton C. Braga
Category: Banco de circuitos

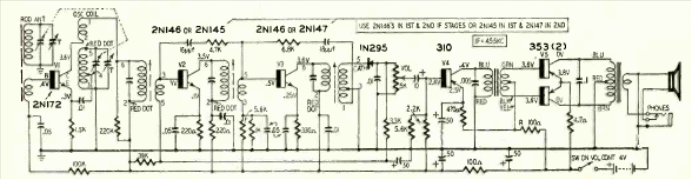

Este circuito de radio transistor comercial se encontró en la edición de Radio Electronics de diciembre de 1956. La radio AM tiene 6 transistores y es de tipo superheterodino.




| Clique na imagem para ampliar |
