Radio comercial GE modelo 775 (CIR23149S)

Written by: Newton C. Braga
Category: Banco de circuitos

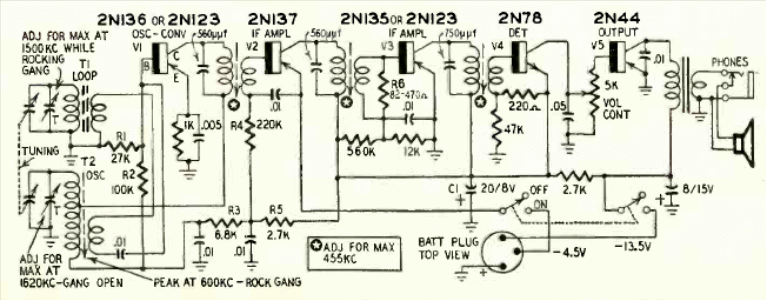

Este receptor de la década de 1950 tuvo su diagrama publicado en la revista Radio Electronics de septiembre de 1956. El receptor de onda media era del tipo superheterodino.




| Clique na imagem para ampliar |
