Generador de señal simple (CIR22771S)

: Written by: Newton C. Braga; Category: Banco de circuitos

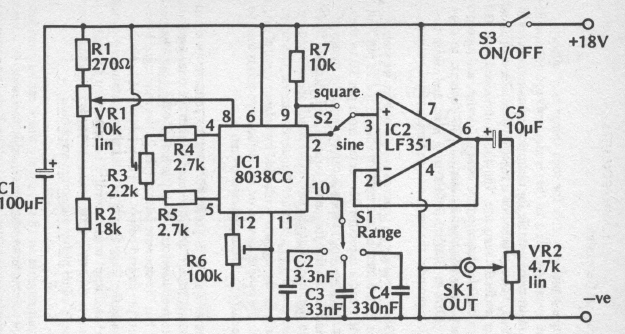

Este circuito utiliza el conocido 8038 para generar 3 señales de forma de onda. Las bandas de frecuencia son seleccionadas por S1. El circuito genera señales de 30 Hz a 30 kHz en 3 bandas.

Generador de señal simple
