S)Retraso de 1 minuto con Triac (CIR20754

: Written by: Newton C. Braga; Category: Banco de circuitos

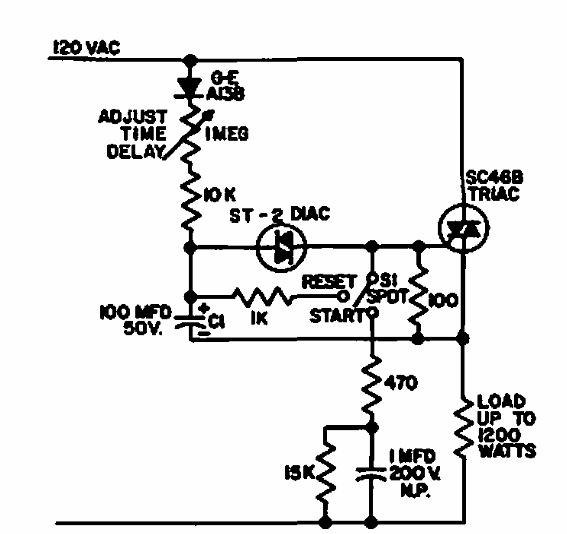

Encontramos este circuito en un manual de General Electric de 1965. La carga controlada depende del Triac y del tiempo de retardo del capacitor de 100 uF.

Retraso de 1 minuto con Triac
