Este circuito oscilante que se puede utilizar como transmisor VHF fue encontrado en un libro espía de los años 90. El circuito es muy crítico y las bobinas también deben tener la disposición que se muestra en el diagrama. El circuito se alimenta con una tensión de 9 V de la fuente, dado su consumo de 70 mA.

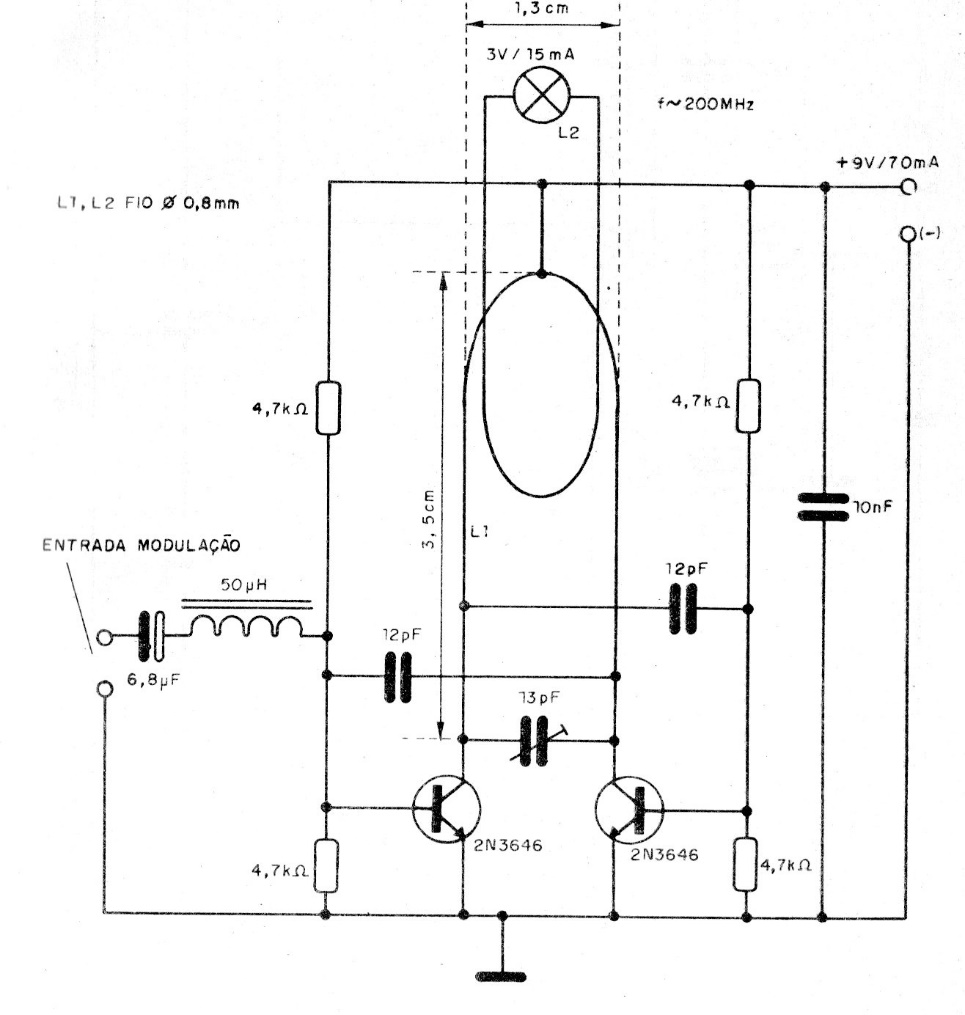

Oscilador de 200 MHz | Haga click en la imagen para ampliar |
