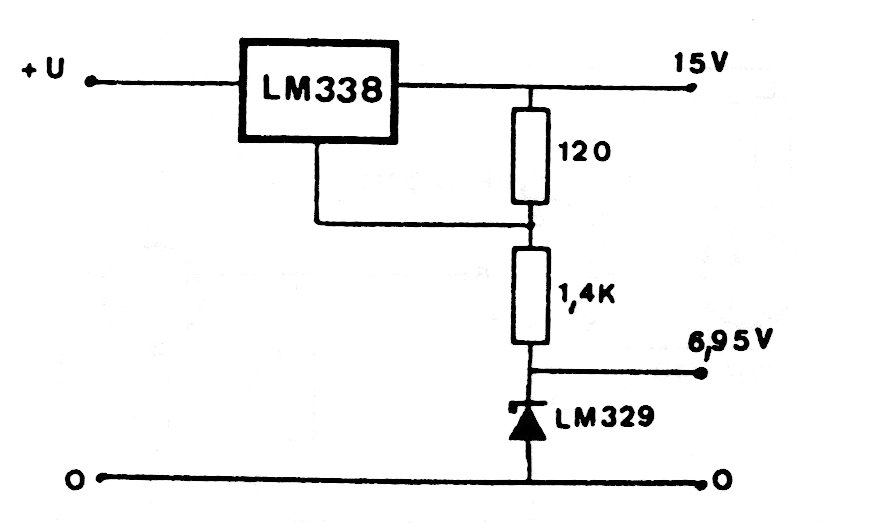

El voltaje de referencia determina la tensión de salida en este circuito que tiene una corriente máxima de 5 A. El circuito es de documentación antigua. El circuito integrado debe estar equipado con un disipador de calor adecuado. Observe los valores de tensión para el caso dado como ejemplo.
Regulador con tensión de referencia | Haga click en la imagen para ampliar |
