Este integrado consta de un amplificador mono para grabadoras y radios a batería. El puente de carga permite el funcionamiento en baja tensión sin perjuicio de la potencia final. El diseño también reduce el nivel de ruido de RF y garantiza una excelente estabilidad, mientras que la disipación, no mayor a 1 W, permite su funcionamiento sin necesidad de radiador de calor. Este integrado se presenta en una carcasa DIL de 8 pinos. Ventajas de este integrado:

- Excelente estabilidad

- Protección de salida contra cortocircuito

- No se requiere radiador de calor

- Bajo consumo de energía

- No produce clics al encender o apagar

- Rango de tensión de alimentación de 3 a 15 V.

- Ganancia con retroalimentación establecida en 40 dB (alimentación de 6 V y carga de 8 ohms)

Para una potencia de salida de 1,2 W bajo carga de 8 ohms, se utiliza una fuente de alimentación de 6 V.

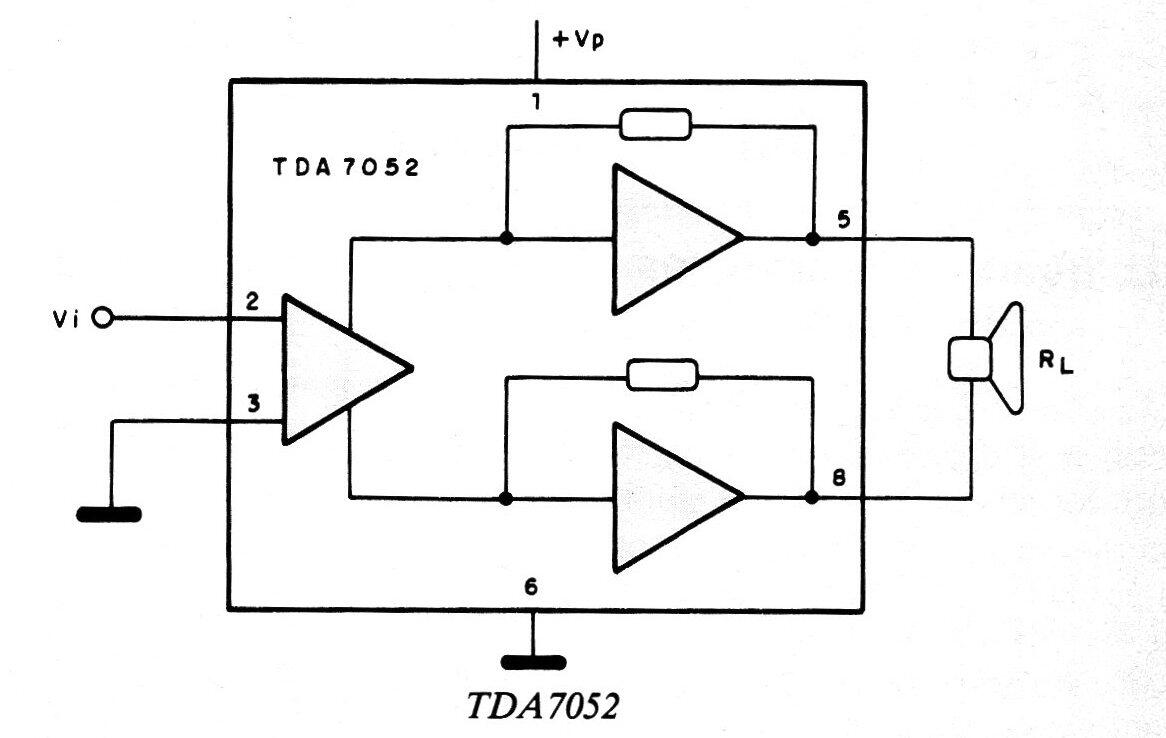

Amplificador de puente de 1 W con TDA7052
Amplificador de puente de 1 W con TDA7052 | Haga click en la imagen para ampliar |
