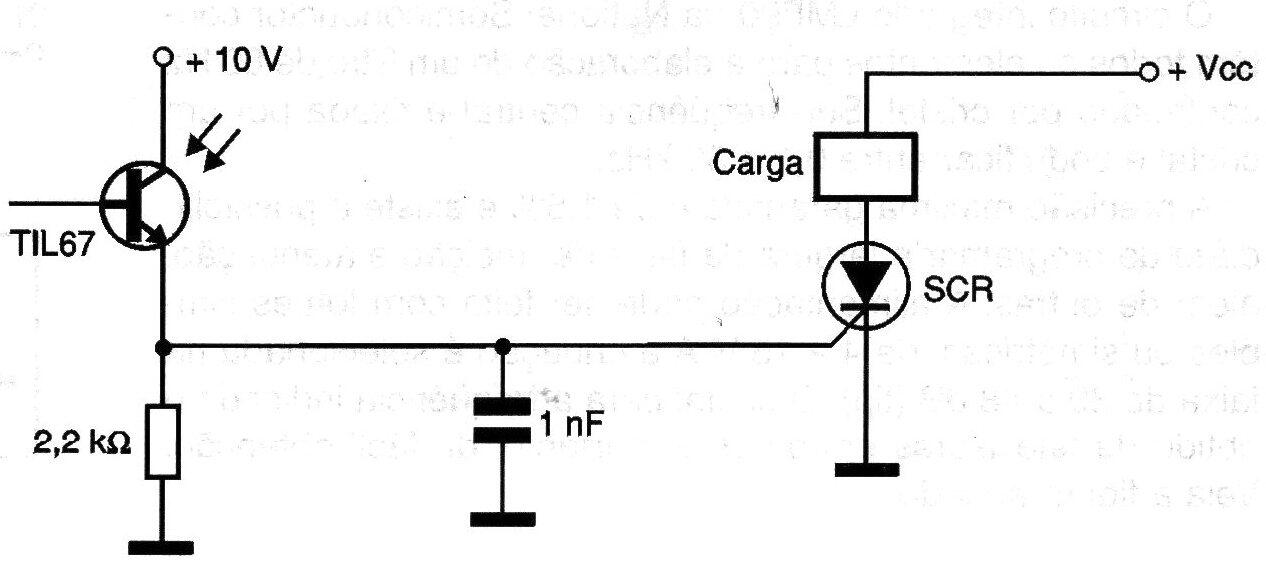

Texas Instruments sugiere que el circuito de la figura active un SCR sensible desde un fototransistor. El resistor de 2k2 se puede cambiar dependiendo de la sensibilidad del fototransistor utilizado y del propio SCR. Para cargas inductivas, conecte un diodo en paralelo. La tensión de carga depende exclusivamente del SCR utilizado.
SCR capturado por foto transistor | Haga click en la imagen para ampliar |
