Este circuito se obtuvo en el manual de circuitos integrados de Philips de 1990. La alimentación es de 14,4 V y la potencia depende de la carga que puede estar entre 2 y 16 ohms.

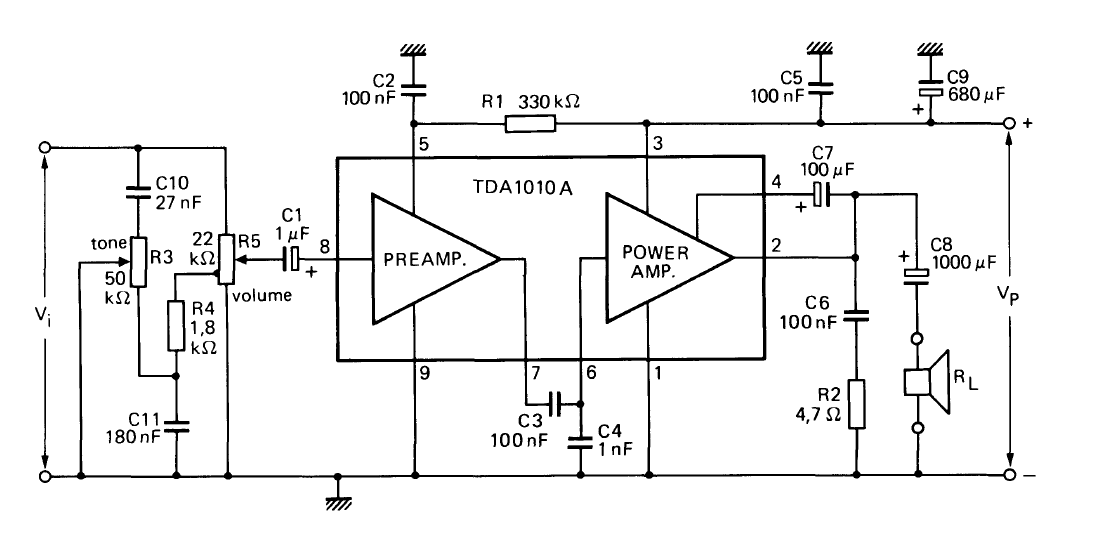

Amplificador de 6 W con TDA1010 | Haga click en la imagen para ampliar |
