Este circuito se utiliza para la salida a receptores de comunicaciones que utilizan auriculares o altavoces de baja impedancia para limitar los picos de ruido desagradables. El circuito usa dos zener de 1.8 V para limitar la amplitud de la señal aplicada a un teléfono. El circuito también se puede utilizar en la entrada de un amplificador. Encontramos este circuito en una documentación técnica de 1976.

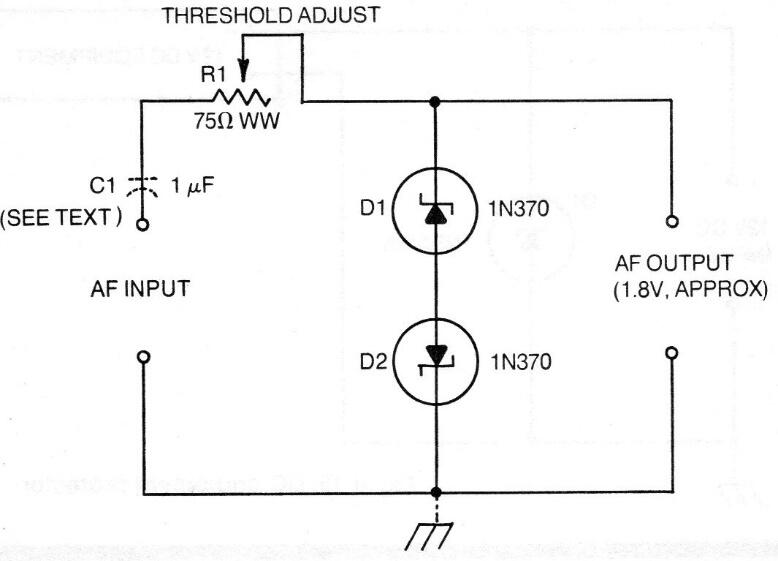

Limitador de volumen | Haga click en la imagen para ampliar |
