Contador de tubos Nixie (CIR18731S)

Written by: Newton C. Braga
Category: Banco de circuitos

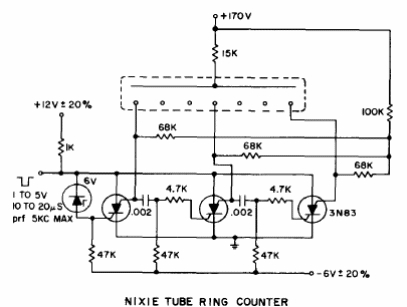

Este circuito que hace uso de interruptores de silicio controlados 3N83, poco común hoy en día, fue sugerido por GE en su manual de semiconductores. Esta configuración era común en ese momento.



Contador de tubos Nixie
Contador de tubos Nixie
