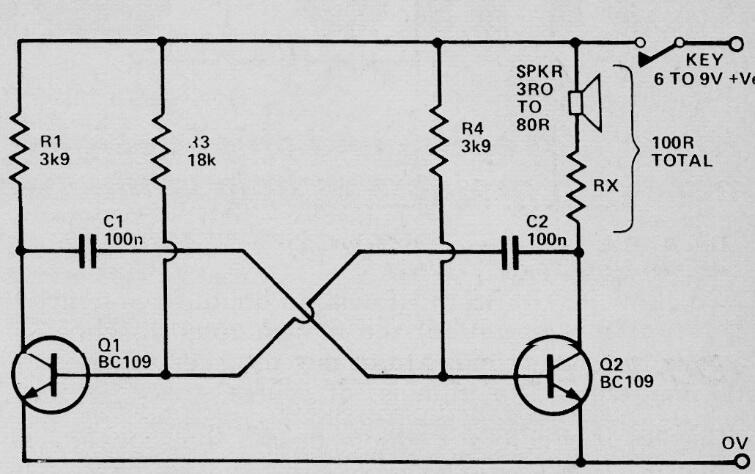

Este circuito produce un tono de audio en el altavoz o cápsula magnética. Rx debe ser tal que, sumado a la impedancia del altavoz, resulte en aproximadamente 100 ohms. El circuito tiene su frecuencia determinada por C1, C2, R3 y R4. Consulte la sección de matemáticas para saber cómo calcular la frecuencia. Los transistores pueden ser el BC548. El circuito es de una publicación inglesa de 1980.
Oscilador de audio astable | Haga click en la imagen para ampliar |
