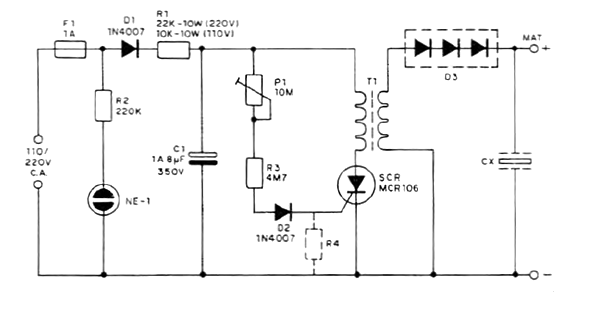

Dependiendo del valor de C1 y del transformador utilizado, la tensión de salida de este circuito puede superar los 20.000 volts. Por supuesto, la corriente es muy baja. El circuito se puede utilizar en experimentos electrostáticos, ionización y otras aplicaciones similares. El capacitor Cx consta de dos láminas de aluminio de 15 x 15 cm con una lámina de vidrio un poco más grande entre ellas. D3 es un diodo rectificador de alto voltaje y T1 un antiguo flyback de TV donde se enrollan de 10 a 15 vueltas de cable con tapa común en la base del núcleo para formar el primario. Si el circuito muestra dificultades para oscilar. Reemplace D2 con una lámpara de neón común. El SCR puede ser el TIC106D y el C1 debe ser un electrolítico de alta tensión. El ajuste de frecuencia de los pulsos de alta tensión se realiza en P1.



Generador de muy alta tensión (MAT)
Generador de muy alta tensión (MAT)
