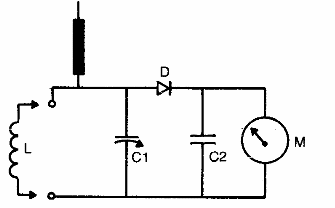

Este circuito, que utiliza un diodo de germanio, puede funcionar con señales de 1.5 a 150 MHz. C1 es una variable común y C2 tiene 4.7 nF de cerámica. L depende de la frecuencia. El indicador es de 50 uA.
Medidor de intensidad de campo
Este circuito, que utiliza un diodo de germanio, puede funcionar con señales de 1.5 a 150 MHz. C1 es una variable común y C2 tiene 4.7 nF de cerámica. L depende de la frecuencia. El indicador es de 50 uA.
