Regulador de conmutación 26 V (CIR15716S)

Encontrado en una Electronic Design de 1964, este circuito utiliza componentes de la época, pero se pueden usar equivalentes modernos.

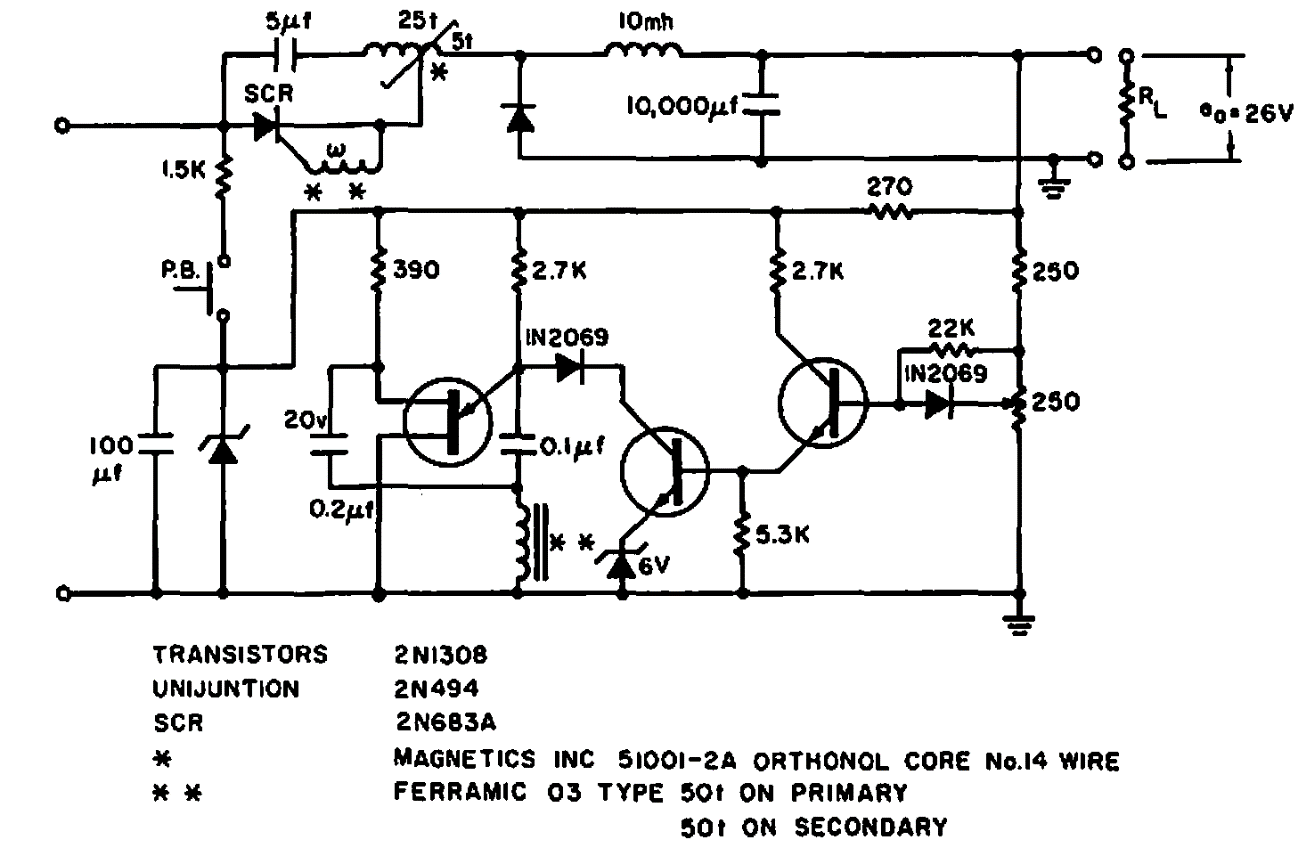

Regulador de conmutación 26 V | Haga click en la imagen para ampliar |
