Este voltímetro de 4 transistores se encontró en una antigua documentación europea, pero utiliza transistores comunes de uso general. En ese momento se usaba AC125 germanio PNP, pero se pueden probar tipos de silicio. El instrumento tiene 50 uA o menos, pero puede emplearse el rango de corriente baja de un multímetro estándar. La precisión depende de las resistencias de entrada.

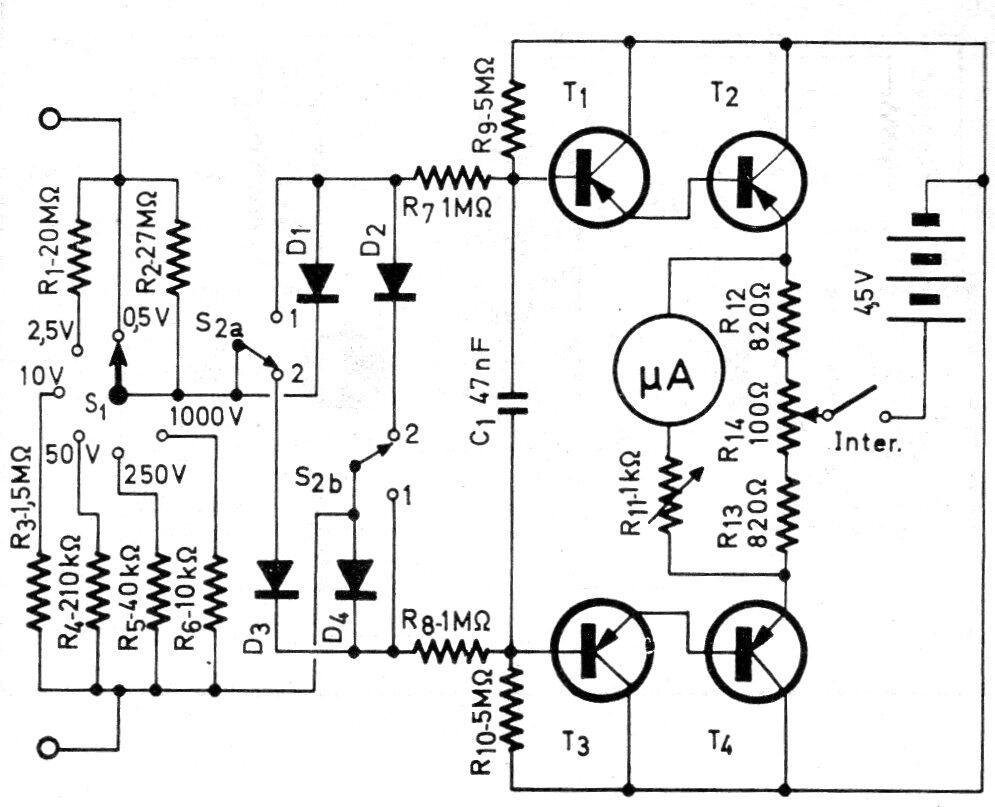

Voltímetro Transistorizado | Haga click en la imagen para ampliar |
