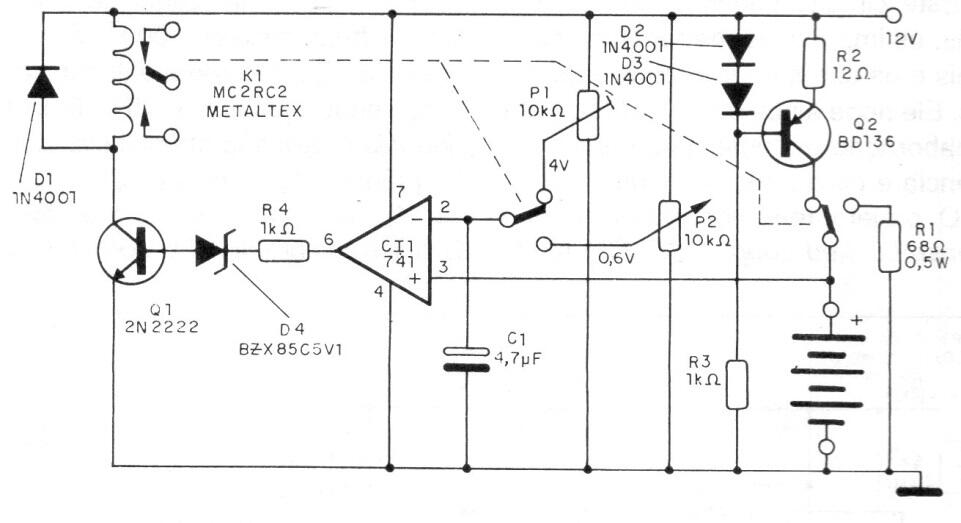

Este circuito tiene como objetivo recuperar las baterías que ya no se cargan por completo debido al efecto de memoria. Configuramos P1 para que tenga un voltaje de 4 V en los trazos. P2 se establece en 0.6 V que corresponde a las celdas (3) completamente descargadas. A plena descarga, el relé atraca. El circuito es de una documentación de 1993.
Efecto memoria | Haga click en la imagen para ampliar |
