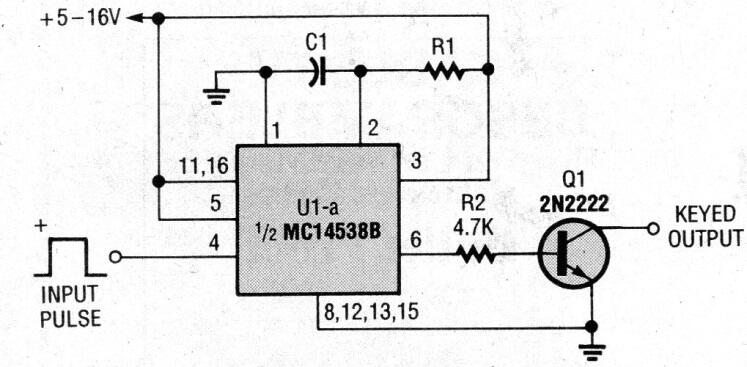

Este circuito está construido alrededor de un componente que no es muy común hoy en día. Consiste en un monoestable de precisión que actúa sobre un transistor de conmutación. La alimentación se puede suministrar con tensiones de 5 a 16 V. El circuito es de una documentación estadounidense de 1992.
Monoestable de precisión | Haga click en la imagen para ampliar |
