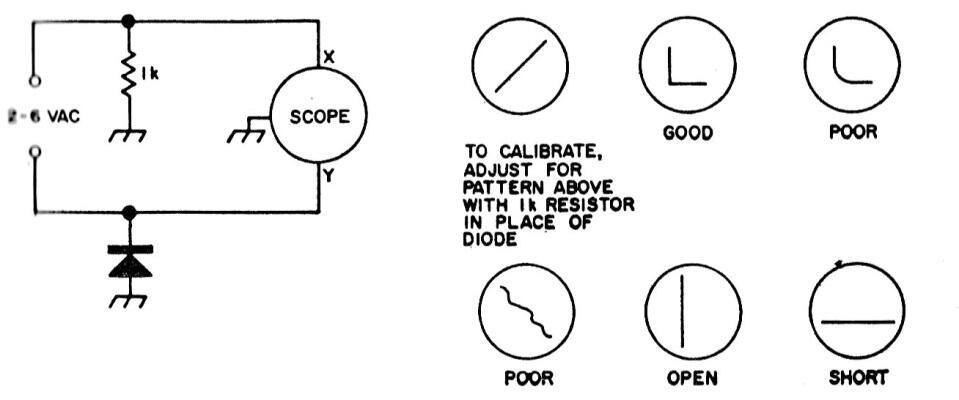

El circuito que se muestra permite la prueba dinámica de diodos con un osciloscopio. Encontramos esta configuración en una documentación de la década de 1980. La fuente de señal externa puede ser un pequeño transformador. Para calibrar use un resistor en lugar de un diodo de prueba.
Prueba de diodos con el osciloscopio | Haga click en la imagen para ampliar |
