Oscilador a Cristal (CIR10738S)

Written by: Newton C. Braga
Category: Banco de circuitos

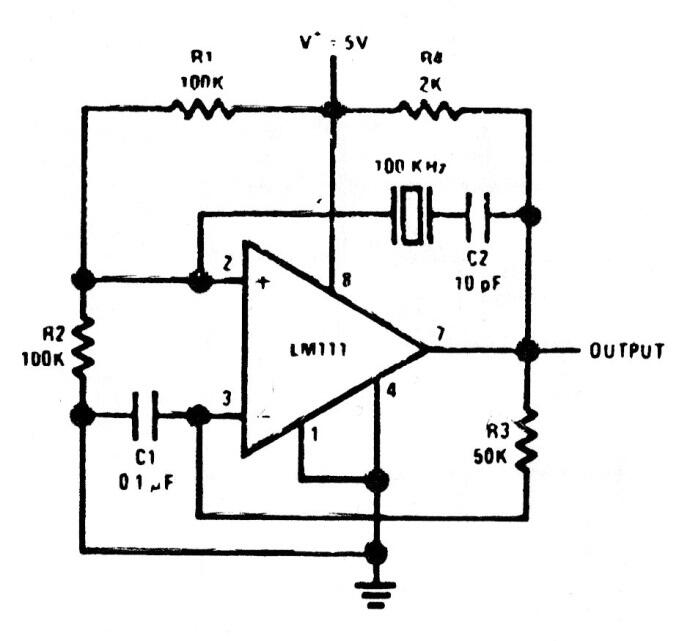

    Este oscilador de 100 kHz utiliza un cristal para fijar la frecuencia, pudiendo ser implementado con amplificadores operacionales modernos equivalentes. La salida es compatible con TTL.



Oscilador a Cristal
Oscilador a Cristal | Haga click en la imagen para ampliar |
