Probador de Cristales (CIR10757S)

Written by: Newton C. Braga
Category: Banco de circuitos



    Este antiguo circuito de prueba de cristales utiliza una lámpara indicadora. En su lugar podemos usar un LED en serie con un resistor de 470 a 1 000 ohms.

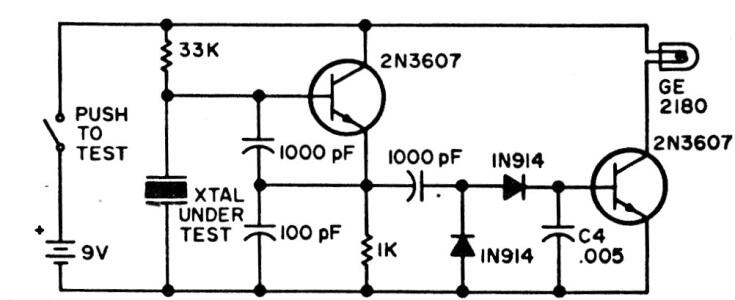

Probador de Cristales
Probador de Cristales | Haga click en la imagen para ampliar |
