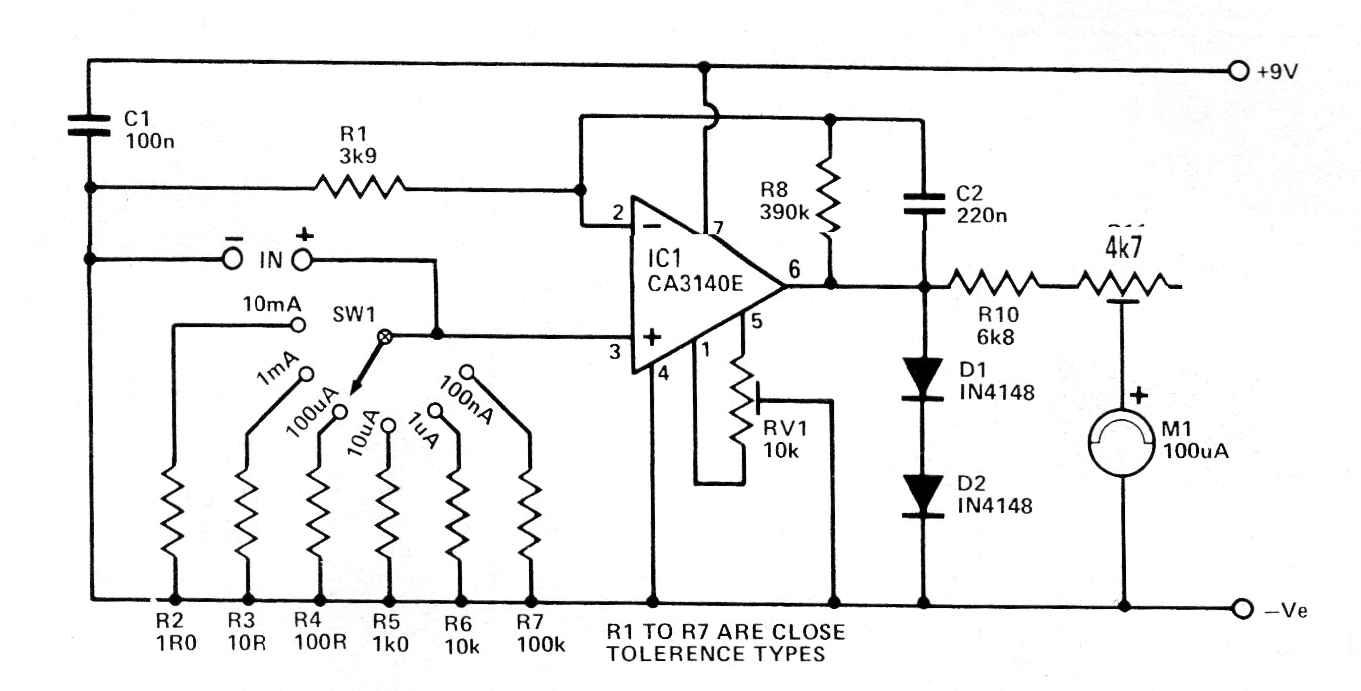

Este circuito fue obtenido en una revista inglesa de 1979. Este circuito tiene por objetivo medir corrientes muy débiles a partir de algunos nanoampères en diversas escalas. La alimentación se puede realizar por batería de 9 V y en lugar del instrumento se puede utilizar la escala correspondiente de corrientes de un multímetro común. La precisión de las medidas depende de la precisión de los resistores utilizados.
| Haga click en la imagen para ampliar |
