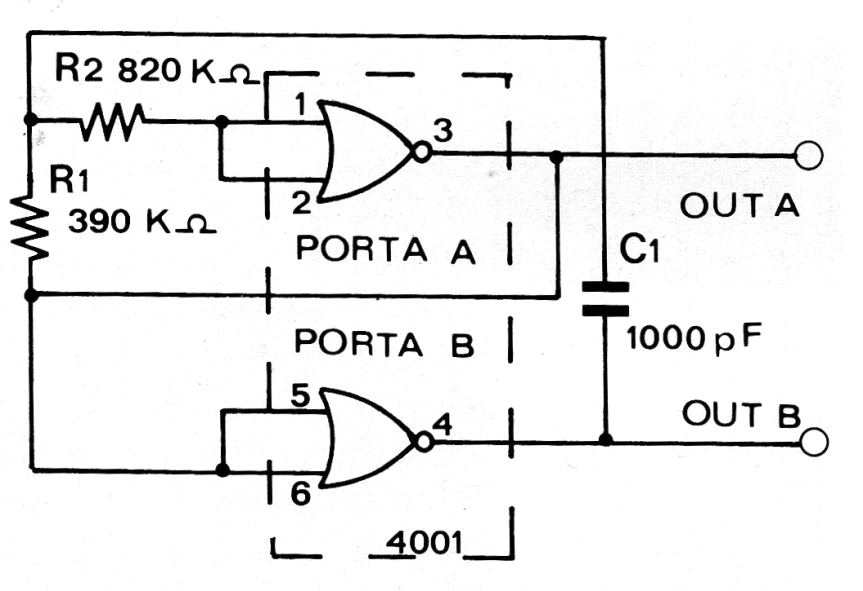

Este circuito es de una revista italiana Radio Elettronica de enero de 1977. El circuito muestra cómo implementar un astable CMOS con puertas NOR 4001. La frecuencia depende de C1 y de R1 .. La tensión de alimentación debe estar entre 5 y 15 V.
