Este circuito se obtuvo en la publicación 101 Electronics Projects de 1979. El circuito se puede montar fácilmente, ya que todos los componentes son comunes. En este circuito, los LED se encienden según el sentido de la corriente y cuando la caída de tensión sobre R1 es superior a 1,5 V, el mínimo necesario para el encendido de los LED. R2 y R3 son típicamente de 470 ohms y R1 debe ser calculado conforme la intensidad mínima de la corriente a ser detectada.

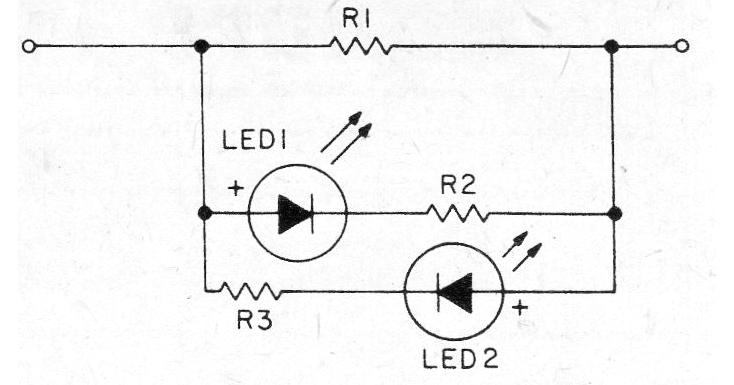

Indicador de corriente | Haga click en la imagen para ampliar |
